Automatische Kanalleitung 3
Auto Duct Line III besteht aus Abwickelhaspel, Schlitzeinheit für Richtmaschine, Schlitzeinheit für „V“- und „Quadrat“-Schlitze, Schneideeinheit und Biegeeinheit. Die standardmäßigen Schlitzgeräte „V“ und „Quadrat“ werden für TDF-Flanschkanäle verwendet, und das Schlitzgerät „Quadrat“ kann auch zur Herstellung von TDC-Flanschen verwendet werden.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Product Introduction

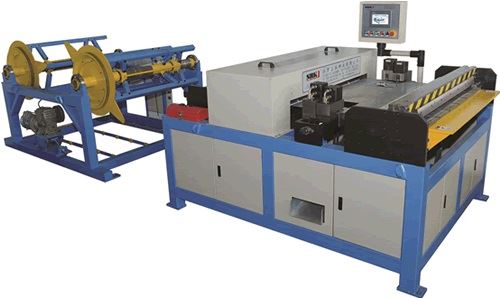

Automatische Linie SBAL-III
Merkmale
Auto Duct Line III besteht aus einer Abwickelhaspel, einer Schlitzeinheit für eine Richtmaschine, einer Schlitzeinheit für „V“ und „Quadrat“, einer Schneideeinheit und einer Biegeeinheit. Die standardmäßigen Schlitzvorrichtungen für „V“ und „Quadrat“ werden für TDF-Flanschkanäle verwendet, und die Schlitzvorrichtung für „Quadrat“ kann auch zur Herstellung von TDC-Flanschen verwendet werden. Die Biegeeinheit kann in einen rechten Winkel gebracht werden, um Pittsburgh zu entsprechen, oder das Blech kann in eine „Quadrat“- oder „L“-Form gebogen werden. Die Auslastung der Platine wird erheblich verbessert, die Arbeitsintensität verringert und der Arbeitsaufwand reduziert. Der elektrische Steuerungsteil der Produktionslinie übernimmt die vollständige Servosteuerung. Das Steuerungssystem verfügt über ein geschlossenes Rückkopplungssystem, und die Genauigkeit und Stabilität werden deutlich verbessert. Die maximale Betriebsgeschwindigkeit beträgt 18 m/min. Die Längentoleranz beträgt ±0,5 mm; die Diagonaltoleranz beträgt ±0,8 mm. Das System kann die Produktionskapazität von 1500 m² Luftkanälen pro Schicht (8 Stunden) erfüllen. Auto Duct Line III kann Rohrstanzen durchführen. Gleichzeitig eignet es sich sehr gut für diversifizierte Produktionen wie TDF/Winkelstahl/Steckflanschformen. Winkelstahlflansche und Steckflansche können automatisch zu Vierkantrohren gebogen werden.
1. Der Aufhängungsarm aus Aluminiumlegierung erleichtert die Bedienung der Maschine.
2. Der eingebaute Schaltschrank reduziert den Verkabelungsaufwand der gesamten Struktur und erleichtert den Transport.
3. Die importierte Konfiguration ist sehr stabil und komfortabel zu verwenden. CNC Air Duct Line ist eine Kanalherstellungslinie mit der höchsten Automatisierung und höchsten Effizienz bei Maschinen für rechteckige Kanalleitungen. Darüber hinaus können wir Maschinen auch auf der Grundlage Ihrer speziellen Anforderungen anpassen.
Basiseinstellung
Eine elektrische Abwickelhaspel (2 Spulen).
Ein Satz Nivellier- und Perlenausrüstung.
Die hydraulische Winkelschere mit vier Matrizensätzen.
Die hydraulische Blechschere, hydraulische Biegemaschine
Ein Satz CNC-Computersteuerungssystem und Produktionssoftware.
Ein Motor
Technische Daten
|
Typ |
SBAL-III-1250 |
SBAL-III-1550 |
|
Dicke |
0.5-1.2mm |
0.5-1.2mm |
|
Breite |
1250 mm |
1550 mm |
|
Arbeitsgeschwindigkeit |
18 m/min |
18 m/min |
|
Haspel Max-Gewicht |
8000 kg |
8000 kg |
|
Leistung |
9,5 kW |
9,5 kW |
|
Gewicht |
3250 kg |
4000 kg |
|
Abmessungen |
Hauptmaschine: 2300 × 1800 × 1400 mm Abwickelhaspel: 2300×1750×1650mm |
Hauptmaschine: 2300 × 2100 × 1400 mm Abwickelhaspel: 2300×1750×1650mm |
