Wie groß ist der Schnittwinkel einer Schneidemaschine?

Als vertrauenswürdiger Lieferant von Schneidemaschinen habe ich aus erster Hand miterlebt, welche entscheidende Rolle der Schnittwinkel für präzise und effiziente Schnitte spielt. In diesem Blog werde ich mich mit dem Konzept des Schnittwinkels, seiner Bedeutung und seinen Auswirkungen auf die Leistung verschiedener Schneidemaschinen befassen.

Den Schnittwinkel verstehen

Unter dem Schnittwinkel versteht man bei Schneidmaschinen den Winkel, in dem das Schneidwerkzeug auf das Werkstück trifft. Dieser Winkel ist ein kritischer Parameter, der verschiedene Aspekte des Schneidprozesses beeinflusst, einschließlich der Schnittqualität, der Lebensdauer des Werkzeugs und der Gesamteffizienz des Vorgangs.

Beispielsweise kann bei einer Plasmaschneidmaschine der Schnittwinkel die Schnittfugenbreite (die Breite des Schnitts) beeinflussen. Ein gut optimierter Schnittwinkel kann zu einer schmalen und gleichmäßigen Schnittfuge führen, die für hochpräzise Schnitte unerlässlich ist. Ebenso kann sich bei einer Laserschneidmaschine der Schnittwinkel auf die Wärmeeinflusszone (HAZ) um den Schnitt herum auswirken. Ein richtiger Schnittwinkel trägt dazu bei, die HAZ zu minimieren, das Risiko einer Materialverformung zu verringern und die Integrität des Werkstücks zu bewahren.

Faktoren, die den Schnittwinkel beeinflussen

Bei der Bestimmung des geeigneten Schnittwinkels für eine bestimmte Anwendung spielen mehrere Faktoren eine Rolle.

1. Materialtyp: Verschiedene Materialien haben unterschiedliche Eigenschaften wie Härte, Zähigkeit und Wärmeleitfähigkeit. Härtere Materialien erfordern möglicherweise einen steileren Schnittwinkel, um effektiv einzudringen, während weichere Materialien häufig mit einem flacheren Winkel geschnitten werden können. Beispielsweise kann beim Schneiden von Edelstahl aufgrund der höheren Härte von Edelstahl ein aggressiverer Schnittwinkel erforderlich sein als beim Schneiden von Aluminium.
2. Schneidwerkzeuggeometrie: Form und Design des Schneidwerkzeugs beeinflussen auch den Schnittwinkel. Werkzeuge mit einer scharfen Kante erfordern möglicherweise einen anderen Schnittwinkel als Werkzeuge mit einer stärker abgerundeten oder abgeschrägten Kante. Darüber hinaus sind der Spanwinkel (der Winkel zwischen der Fläche des Schneidwerkzeugs und einer Senkrechten zur Werkstückoberfläche) und der Freiwinkel (der Winkel zwischen der Freifläche des Schneidwerkzeugs und der Werkstückoberfläche) wichtige Komponenten der gesamten Schneidwinkelgeometrie.

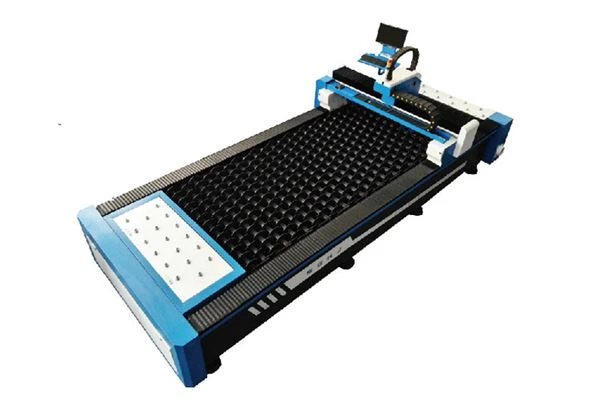

3. Schneidemaschinentyp: Jeder Schneidmaschinentyp hat seine eigenen Eigenschaften und Fähigkeiten, die sich wiederum auf den optimalen Schnittwinkel auswirken. Zum Beispiel einAutomatische Vierkantrohr-Plasmaschneidemaschineist zum Schneiden von Vierkantrohren und Rohren konzipiert und der Schnittwinkel muss möglicherweise je nach Dicke und Durchmesser des Rohrs angepasst werden. Andererseits aGröße Metall-CNC-Faserlaserschneidemaschineverwendet einen hochenergetischen Laserstrahl zum Durchschneiden von Metallblechen. Der Schnittwinkel ist optimiert, um eine effiziente Energieübertragung und präzises Schneiden zu gewährleisten.

Bedeutung des richtigen Schnittwinkels

Die Verwendung des richtigen Schnittwinkels bietet zahlreiche Vorteile beim Schneidprozess.

1. Verbesserte Schnittqualität: Ein richtiger Schnittwinkel sorgt für einen sauberen, glatten Schnitt mit minimalen Graten und rauen Kanten. Dies ist besonders wichtig bei Anwendungen, bei denen das fertige Produkt ein hohes Maß an Oberflächengüte erfordert, beispielsweise bei der Herstellung von Präzisionsteilen oder Dekorationsartikeln.

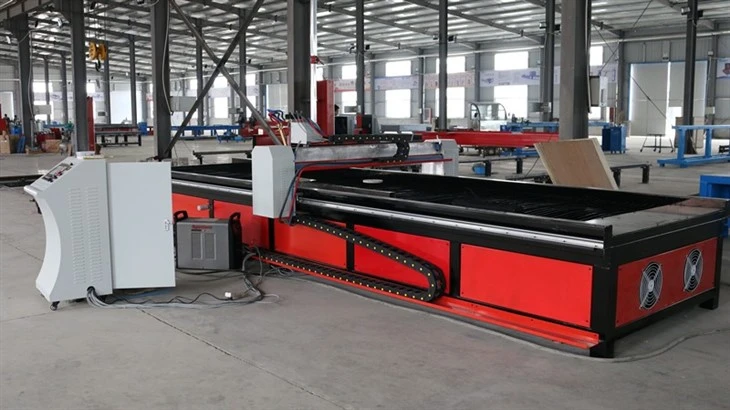

2. Längere Werkzeuglebensdauer: Bei optimiertem Schnittwinkel erfährt das Schneidwerkzeug weniger Verschleiß. Dies reduziert die Häufigkeit des Werkzeugwechsels und spart Zeit und Geld. Zum Beispiel in einemTragbare CNC-Plasmaschneidemaschine für Bleche und RohreDurch die Verwendung des richtigen Schnittwinkels kann die Lebensdauer des Plasmabrenners erheblich verlängert werden.
3. Verbesserte Effizienz: Der richtige Schnittwinkel ermöglicht höhere Schnittgeschwindigkeiten und geringere Schnittkräfte. Dies führt zu einer höheren Produktivität und einem geringeren Energieverbrauch. In Massenproduktionsumgebungen können diese Effizienzgewinne erhebliche Auswirkungen auf das Endergebnis haben.

Anpassen des Schnittwinkels

Die meisten modernen Schneidemaschinen sind mit Funktionen ausgestattet, die eine einfache Einstellung des Schnittwinkels ermöglichen. Dies kann je nach Maschinenkonstruktion manuell oder über computergesteuerte Systeme erfolgen.

Bei manuellen Maschinen nutzen Bediener mechanische Einstellungen, wie z. B. die Änderung der Position des Schneidkopfes oder die Einstellung des Winkels des Werkzeughalters. Bei CNC-Maschinen (Computer Numerical Control) kann der Schnittwinkel präzise programmiert werden, um gleichmäßige und genaue Schnitte über mehrere Werkstücke hinweg zu gewährleisten.

Fallstudien

Werfen wir einen Blick auf ein paar Beispiele aus der Praxis, um die Bedeutung des Schnittwinkels zu veranschaulichen.

Fall 1: Automobilherstellung
In der Automobilindustrie kommt es auf Präzision an. Ein Hersteller nutzte eine Laserschneidmaschine zum Schneiden von Stahlbauteilen für Autokarosserien. Anfangs gab es Probleme mit rauen Kanten und inkonsistenten Schnittbreiten. Bei der Analyse des Schneidvorgangs stellte sich heraus, dass der Schneidwinkel nicht für die spezifische verwendete Stahlsorte optimiert war. Durch die Anpassung des Schnittwinkels an die Materialeigenschaften und die Leistungsfähigkeit der Maschine konnte der Hersteller eine deutliche Verbesserung der Schnittqualität erzielen. Dies führte zu weniger Ausschuss und einem effizienteren Produktionsprozess.

Fall 2: Möbelproduktion
Ein Möbelhersteller schnitt mit einer Plasmaschneidemaschine Aluminiumrohre für Stuhlgestelle. Sie stellten fest, dass das Schneidwerkzeug schnell verschleißte, was zu erhöhten Produktionskosten führte. Nach Rücksprache mit unserem technischen Team stellten sie fest, dass der Schnittwinkel für das relativ weiche Aluminiummaterial zu steil war. Durch die Verringerung des Schnittwinkels wurde die Standzeit des Werkzeugs verlängert und die Qualität der Schnitte verbessert. Dies ermöglichte es dem Hersteller, hochwertige Möbel zu geringeren Kosten herzustellen.

Abschluss

Der Schnittwinkel ist ein grundlegender Aspekt des Schneidprozesses, der einen tiefgreifenden Einfluss auf die Qualität, Effizienz und Kosteneffizienz von Schneidvorgängen haben kann. Als Zulieferer von Schneidmaschinen wissen wir, wie wichtig es ist, unseren Kunden das Wissen und die Werkzeuge zur Verfügung zu stellen, um ihre Schneidprozesse zu optimieren.

Ganz gleich, ob Sie in der Automobil-, Möbel- oder anderen Industrie tätig sind, in der präzises Schneiden erforderlich ist, ist die Wahl der richtigen Schneidemaschine und die Einstellung des passenden Schnittwinkels von entscheidender Bedeutung. Wenn Sie mehr über unsere Schneidemaschinen erfahren möchten oder Hilfe bei der Bestimmung des optimalen Schnittwinkels für Ihre spezifische Anwendung benötigen, laden wir Sie ein, uns für eine ausführliche Beratung zu kontaktieren. Unser Expertenteam hilft Ihnen gerne dabei, bei Ihren Schneidvorgängen die besten Ergebnisse zu erzielen.

Referenzen
